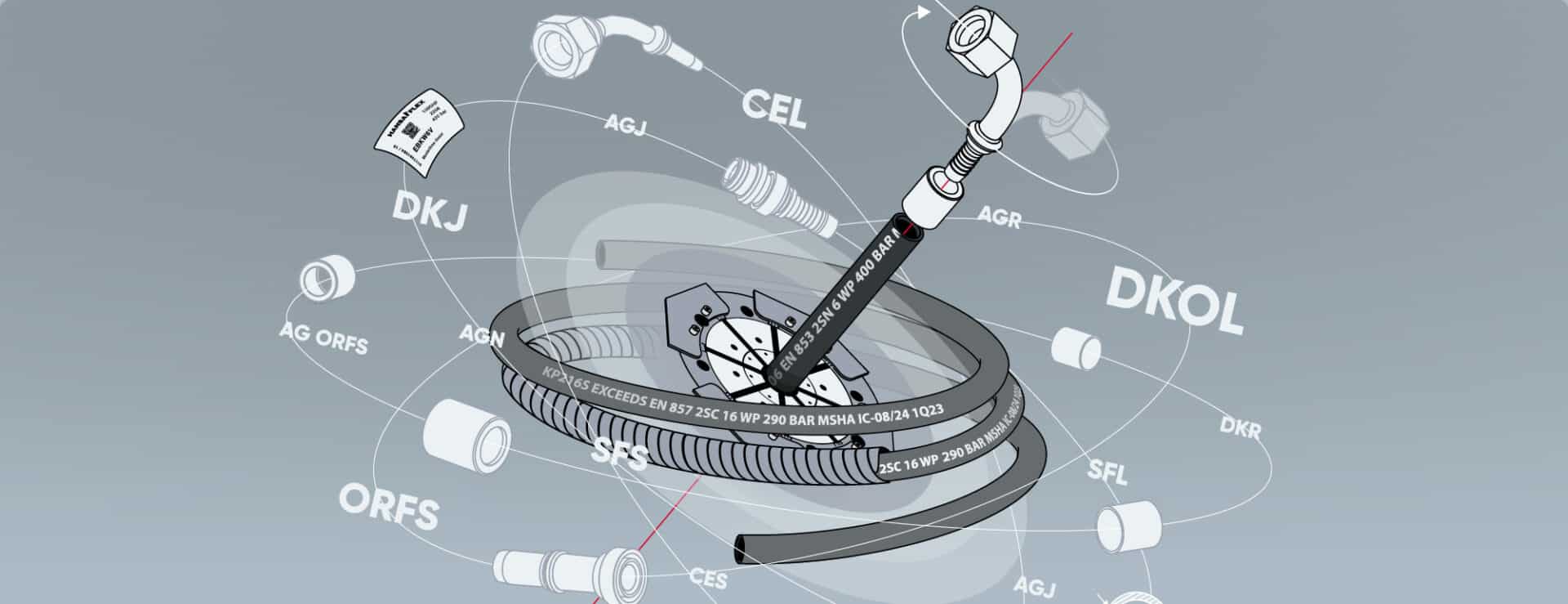

Jõua soovitud tooteni kiiremini voolikuliini konfigureerijaga
HANSA‑FLEXi voolikuliini konfigureerija on tõeline verstapost. Meie digitaalse hüdraulikavooliku konfigureerijaga saad hõlpsasti ise voolikuliine konfigureerida. Viie lihtsa sammuga lood veebis oma kohandatud toote, valides umbes 90 vooliku ja 600 liitmiku seast – see võtab vaid mõne minuti. Telli koos kohaletoimetamisega või vali ja kogu ise. Tänu X-CODEle saad kordustellimused esitada vaid kahe klikiga.

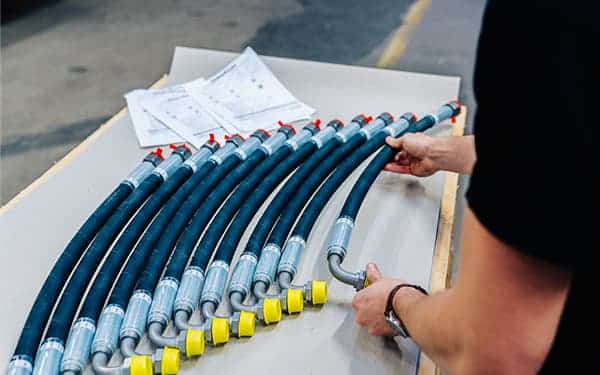

Üksikud voolikukomplektid parima HANSA-FLEXi kvaliteediga
Kasuta digitaalse voolikuliini konfigureerija eeliseid ja naudi käsitöö kvaliteeti – iga sinu individuaalselt konfigureeritud voolikuliin pannakse meie kogenud kokkupanijate poolt käsitsi kokku.
Vali ja kohanda
Vali umbes 90 vooliku ja 600 liitmiku hulgast ning konfigureeri need individuaalselt.
Ka mobiilselt kasutatav
Liikvel olles saad mugavalt seadistada oma nutitelefoni või tahvelarvuti abil.
Kliki ja kogu valik
Kui esitad tellimuse, saad kauba kätte juba 60 minuti jooksul ühest meie 200 harust.
Korrasta vaid kahe klõpsuga
X-CODE’i abil saad voolikukomplekte uuesti tellida vaid kahe klõpsuga.
Konfigureeri voolikukomplektid viies lihtsas etapis
HANSA‑FLEXi voolikuliini konfigureerija pakub selget kasutajaliidest ja juhendab sind viies individuaalses etapis kasulike näpunäidetega, et sinu voolikuliini konfigureerimine oleks võimalikult lihtne.
Samm 1: Määra põhiteave
Sisesta või vali nimipaksus, maksimaalne dünaamiline töörõhk, voolikuvariant ja vooliku pikkus.
Soovi korral saad voolikuvariandi valida ka otsingufunktsiooni abil. Abitekstid (i) annavad teavet sisestus- või valikuvälja kohta.
Samm 2: Vali esimene liitmik
Hüdraulikavooliku konfigureerija pakub sulle sobivaid ühendustüüpe, ühenduse suurusi ja ühendusnurgasid põhiteabe alusel.
Soovi korral saad kasutada ka otsingufunktsiooni. Sisestused saad üle kanda teisele liitmikule.
Samm 3: Vali teine liitmik
Kui soovid valida kahte erinevat liitmikku ning ei ole esimesest liitmikust andmeid üle võtnud, vali soovitud ühendustüüp, ühenduse suurus ja ühenduse painutus uuesti vastavalt teisele sammule.
Samm 4: Määra pöördemoment
Kahe painutatud liitmikuga saad sisestada torsiooninurga. Valikuline sisend võimaldab määrata väärtusi vahemikus 0° kuni 359°.
Lisainfo ja dünaamiline graafika aitavad sind torsiooninurga määramisel.
Samm 5: Vali lisatarvikud ja lõpeta tellimus
Viimases etapis saad valida sobiva voolikukaitse, kontrollida kõik veel kord üle, valida saatmisviisi või Click & Collect ning esitada tellimuse.
Pärast konfiguratsiooni lõpetamist saad veebipoest lisada ka täiendavaid lisatarvikuid.
Ulatuslikud konfigureerimisvõimalused
- Laiad rakendusvõimalused
- Hüdraulikavooliku valikud
- Liitmikud ja ühendusviisid
- Vooliku kaitse ja ohutuse lisatarvikud
- Punkt 1
Lai valik rakendusalasid
Hose liini konfigureerija pakub laialdasi parameetrite määratlemise võimalusi, mis võimaldavad voolikuliinide individuaalset konfigureerimist hüdraulikarakenduste jaoks.
- Kokku umbes 90 voolikumaterjali
- Nimimõõdud vahemikus 6 mm kuni 32 mm
- Temperatuurivahemik -40 °C kuni +100 °C
- Pikkused vahemikus 400 mm kuni 40 000 mm
- Maksimaalne dünaamiline töörõhk kuni 500 bar
- Punkt 1
Hüdraulikavooliku valikud
Vooliku konfigureerija pakub automaatselt valikuks sobivaid hüdraulikavooliku variante, lähtudes nimilaiusest ja maksimaalsest dünaamilisest töörõhust. Milline vooliku variant on igas konkreetses olukorras parim, sõltub sinu individuaalsetest nõudmistest.
- Elastomeersed hüdraulikavoolikud kõige levinumate nõudmiste jaoks
- Kompaktvoolikud kitsastesse paigaldusruumidesse, näiteks mobiilses hüdraulikas
- Termoplastilised voolikud eriti madala kaalu jaoks
- Punkt 1
Liitmikud ja ühendusviisid
Voolikuliini konfigureerija koostab automaatselt selge valiku liitmike ja ühendustüüpide hulgast, mis koosneb umbes 600 materjalist, sobides optimaalselt konfigureeritud voolikuga.
Soovitud toote kiireks leidmiseks on valikumenüüs esitatud nii standardne turunimetus kui ka HANSA‑FLEX nimetus.
- Surveniplid keskmise ja kõrge rõhu rakenduste jaoks
- Interlock-tüüpi surveliitmikud äärmuslike koormuste jaoks
- Non-peel ja peel surve raamid
- Punkt 1
Vooliku kaitse- ja ohutuslisatarvikud
Hüdraulikavooliku liinid võivad olla kahjustatud termilise või mehaanilise pinge tõttu.
Voolikukaitse lisatarvikud, mida saad valida voolikuliini konfigureerijas, kaitsevad voolikuliine abrasiivse koormuse eest ja aitavad vältida isikukahjusid.
- Kuumuskindel plastist hõõrdumiskaitse spiraal kuni 120 °C
- Nailonist kaitsevoolik õlivooliku vigastuste vältimiseks
- Eriti vastupidav hõõrdumiskaitse spiraal, mis on valmistatud vedrustraudtraadist
Avasta voolikuliini konfigureerija võimalused
KKK
Siit leiad vastused sagedamini esitatud küsimustele voolikuliini konfigureerija kohta.
Kui sul on küsimus, millele siin vastust ei leia, võta meiega julgelt ühendust.
Vooliku pikkust mõõdetakse esimese liitmiku ühendusest teise liitmiku ühenduseni. Kumerate liitmike puhul mõõdetakse ühenduse keskelt; sirgete liitmike puhul arvestatakse kogu ühendust (ilma mutrita).
Rohkem teavet leiad brošüürist “Hea teada”.
Maksimaalne dünaamiline töörõhk on suurim rõhk, mida voolikukomplekt suudab taluda ilma kahjustusteta.
Voolikukomplekti maksimaalne töörõhk peab olema vähemalt võrdne selle süsteemi kõrgeima töörõhuga, milles seda kasutatakse.
Konfigureeritud voolikukomplekti maksimaalne töörõhk määratakse valitud komponentide põhjal konfigureerijas.
Keeramiskangel (V-kangel) tuleb mängu siis, kui voolikukomplektis on kaks painutatud liitmikku. Keeramiskangli määramine on vajalik juhul, kui teine painutatud liitmik tuleb voolikule paigaldada esimesega võrreldes teises suunas.
V-kangel määratakse vastupäeva ja vastavalt standardile DIN 20066. Kui voolikuliini konfigureerijas ei ole keeramiskanget määratud, paigaldatakse mõlemad painutatud liitmikud voolikule samas suunas.
X-CODE on kuuekohaline tähtnumbriline kood, mis tuvastab selgelt HANSA-FLEXi voolikukomplektid trüki või sildi abil.
Iga X-CODE on ainulaadne ja määratleb konkreetse voolikukomplekti.
Konfigureeritavad voolikuliinid sobivad paljudeks levinud rakendusteks nii statsionaarsetes kui ka mobiilsetes hüdrosüsteemides, kus kasutatakse hüdraulikaõlisid temperatuurivahemikus –40 kuni +100 kraadi.
Lai konfigureerimisvõimaluste valik katab erinevad rakendusskeemid madalast kuni kõrge rõhuni.
- Nimidiameetrid vahemikus 6 mm kuni 32 mm
- Pikkused vahemikus 400 mm kuni 40 000 mm
- Rõhupiirkond kuni 500 baari
Voolikukomplektid, mida sina kokku paned, valmistatakse sinu kohalikus HANSA-FLEXi haruüksuses.
Kohapealne tootmine võimaldab lühikesi tarneaegu ja aitab hoida keskkonda.
Muide, HANSA-FLEXi tehnikud monteerivad ja testivad sinu voolikukomplekte professionaalselt käsitsi ning kõrgeimate kvaliteedistandardite järgi.
