Surveakumulaatorite kontroll on kohustuslik.

Surveakumulaatorid kuuluvad nende süsteemide hulka, mida tuleb seaduse kohaselt jälgida. Seetõttu peavad neid regulaarselt kontrollima koolitatud spetsialistid, kes on ametlikult volitatud isikud vastavalt Saksamaa tööstusohutuse seadusele (BetrSichV). Lisaks tuleb koostada ohutushinnang (riskihindamine), et tagada masinate ja süsteemide, millel on sisseehitatud hüdraulikaakumulaatorid, ohutu töö.

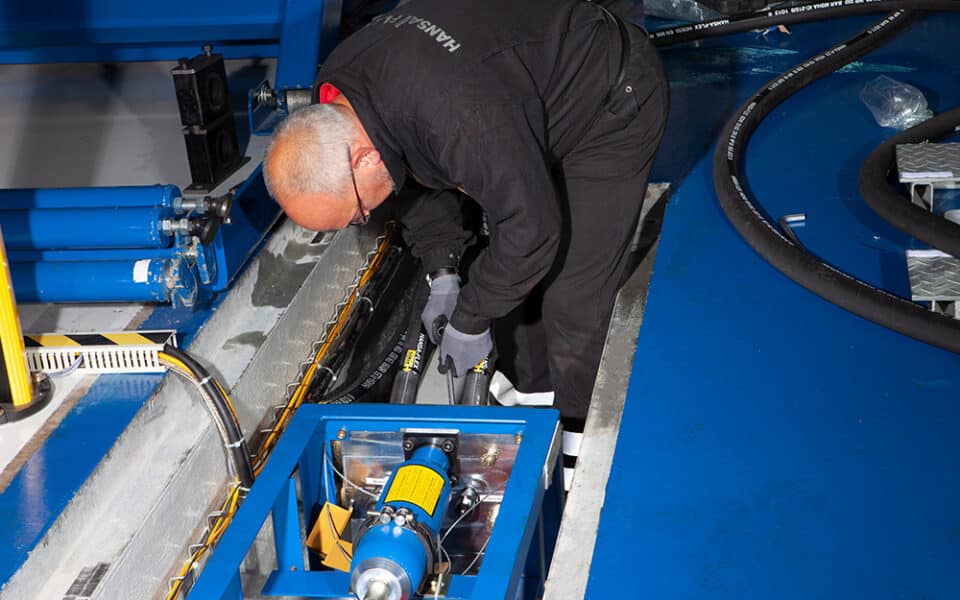

Hüdraulikakumulaatorite kontroll volitatud isiku poolt

HANSA-FLEXis töötab Saksamaal suur hulk kvalifitseeritud surveseadmete pädevaid isikuid. Vedelikuekspertidena on neil ulatuslik kogemus surveakumulaatoritega, nad annavad asjatundlikku nõu kõigis küsimustes ja on alati valmis sind aitama.

HANSA-FLEX pakub oma klientidele järgmisi teenuseid:

Korduvkontrollide teostamine
Toetus riskihindamiste koostamisel
Kontrollitulemuste dokumenteerimine vastavalt BetrSichV-le

HANSA-FLEXi teenused toovad sulle kõik need eelised.

HANSA-FLEXiga, vedelikutehnika juhtivate ekspertidega, on sul alati kogenud partner surveseadmete tehnoloogias.

Kvalifitseeritud spetsialistide meeskond
Kontrollid viivad läbi ametlikult volitatud isikud (TRBS 1203 nr 3.2 ja nr 2).
Ohutuses me järeleandmisi ei tee.
Veendu, et kõik Saksamaa tööstusliku ohutuse seaduse nõuded on täidetud.
Kohapealne teenus
Aitame sind riskihindamiste ning kontrolli- ja testimisplaanide koostamisel.
Ekspertide nõuanded
Meie eksperdid nõustavad sind akumulaatorsüsteemi valimisel, projekteerimisel ja kasutamisel.

Surveakumulaatorite tüübid

Inspektsioonide ulatus sõltub akumulaatori kategooriast. Hüdraulilised akumulaatorid jagunevad süsteemideks, mida tuleb jälgida, ja süsteemideks, mida ei pea jälgima vastavalt Euroopa surve seadmete direktiivile.

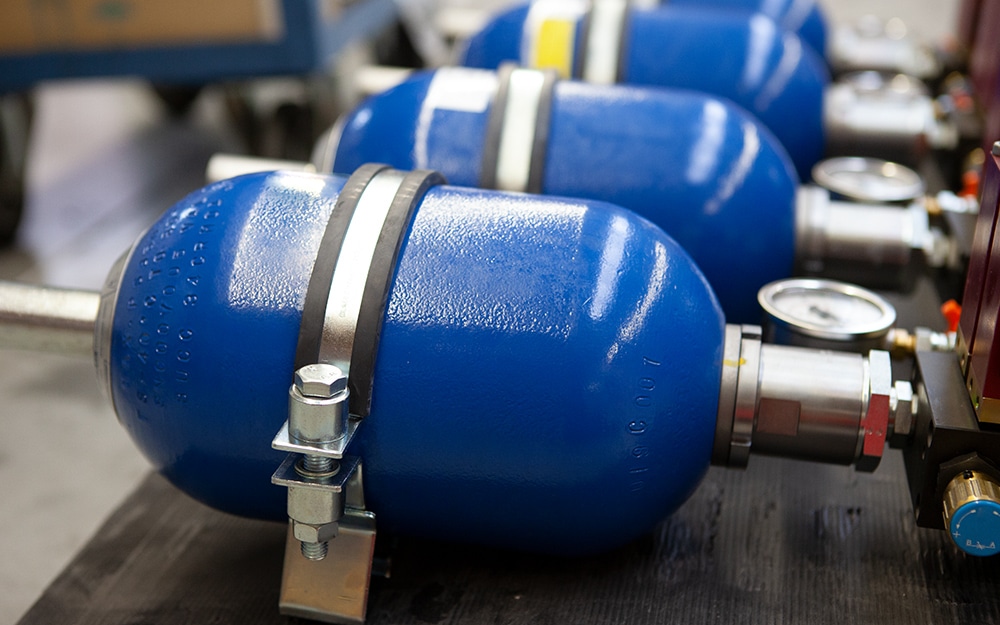

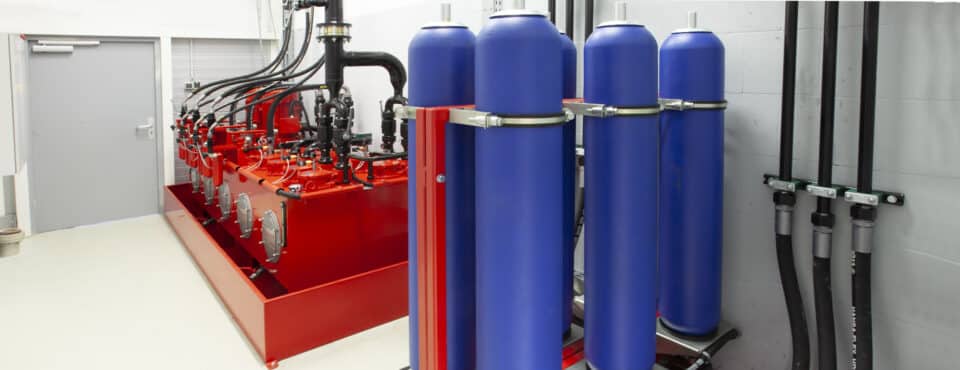

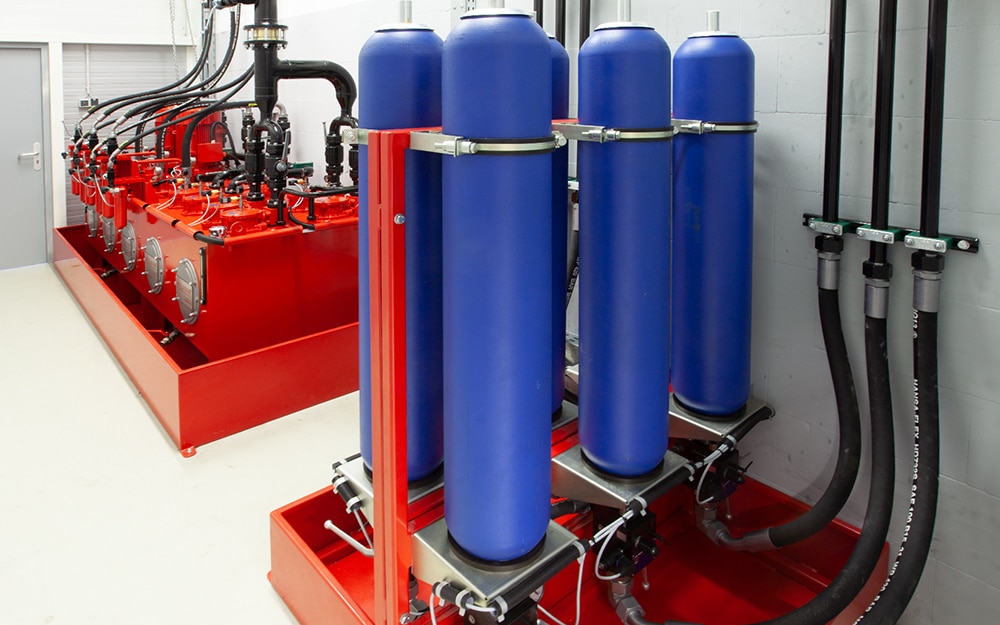

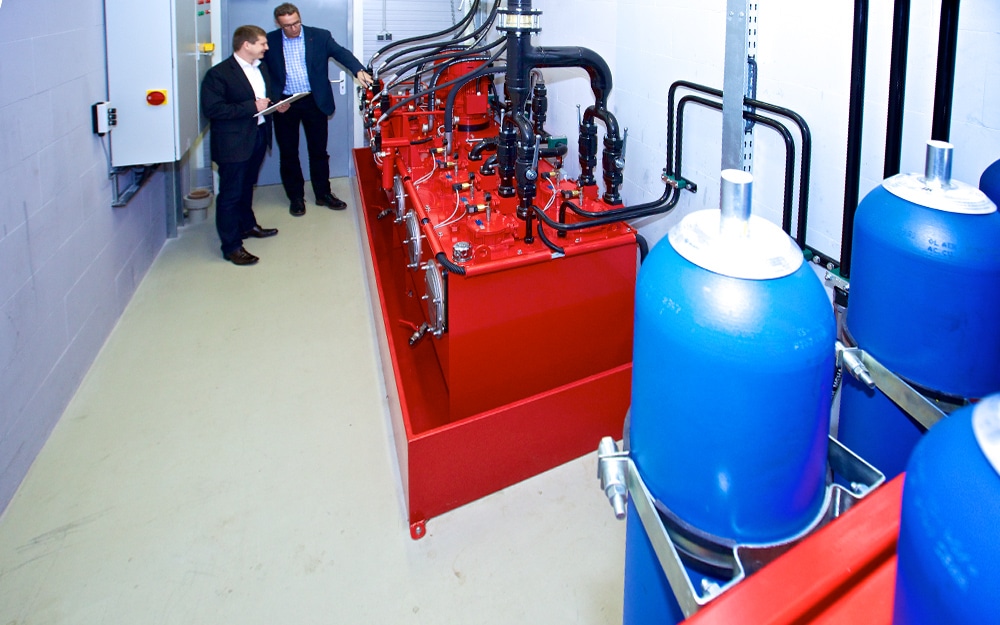

Suured akumulaatorid, mille töörõhk ületab 1 baari
Kõik akumulaatorid, mille gaasimaht ületab 10 l, kuuluvad järelevalve alla ning nende kasutuselevõtul kehtivad erilised kontrollikohustused ja regulaarne kontroll vastavalt tööohutuse määrusele (BetrSichV).

Paigaldamise järel võib vastuvõtu ning kõigi korduvate kontrollide läbiviimist nende rõhupaakide puhul teostada ainult volitatud järelevalveasutuse (ZÜS) spetsialist või selle poolt volitatud ettevõte, näiteks TÜV või DEKRA.

Korduvate kontrollide tähtaegade määramine toimub ohutushindamise alusel ning need peavad olema kindlaks määratud hiljemalt 6 kuu jooksul pärast kasutuselevõttu ja kontrollitud ZÜSi poolt.
Keskmise rõhuga akumulaatorid, mille töörõhk ei ületa 1 baari.
Hüdropneumaatilisi rõhuekraane, mille gaasimaht on 1 kuni 10 l, tuleb kontrollida nii enne kasutuselevõttu kui ka regulaarselt kindlaksmääratud intervallidega. Kõik kontrollid peab läbi viima kvalifitseeritud isik, kes on pädev rõhuga seotud ohtude osas (TRBS 1203 nr 3.2).

Kontrolliperioodid määrad ise, tuginedes tootja juhistele, tööviisile ja oma kogemustele. BetrSichV-s toodud kontrolliintervallid on vaid soovituslikud.

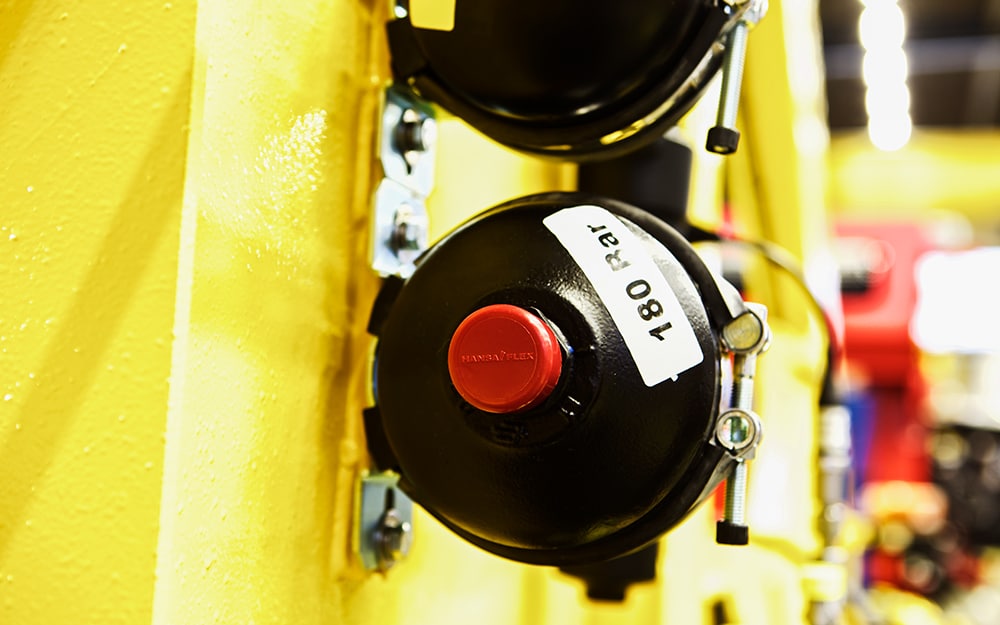

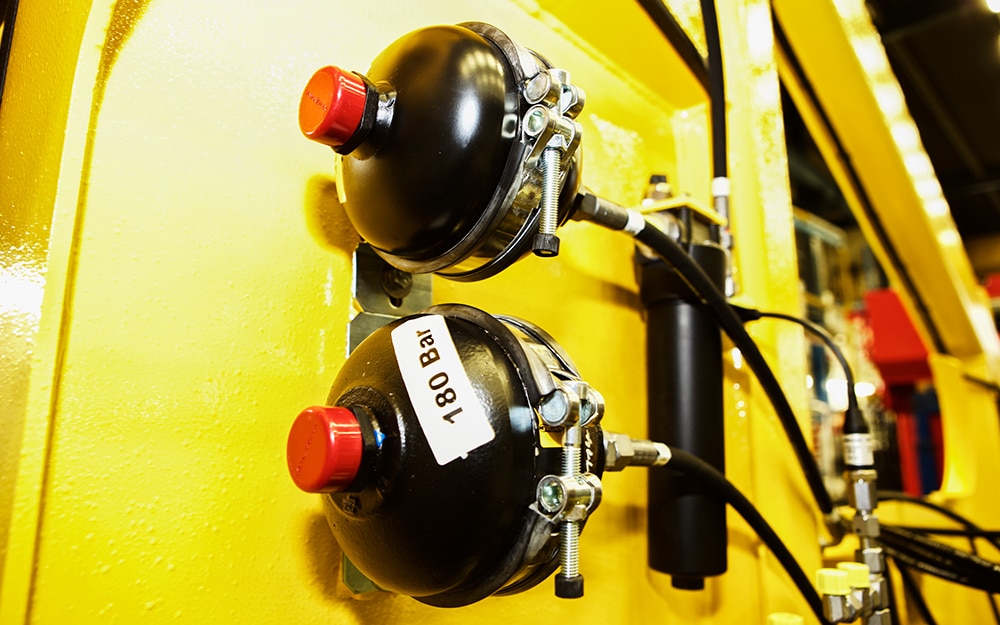

Väikesed akumulaatorid, mille töörõhk ei ületa 0,5 baari.
Druckakumulaatorid, mille gaasimaht jääb vahemikku 0,1 l kuni 1 l, liigitatakse mittejälgimist vajavateks surveinstallatsioonideks ning neid käsitletakse töövahenditena vastavalt BetrSichV-le.

Enne kasutuselevõttu ei ole kontroll kohustuslik, kuid operaator peab koostatud ohuanalüüsi alusel määrama vajalikud kaitsemeetmed. Selle hulka kuulub ka korduv kontroll vastavalt § 10 BetrSichV-le, mille viib läbi pädev isik surveohtude osas TRBS 1203 nr 2 järgi.

Ekspertide nõuanded

Defektne põis viitab sellele, et hüdraulikasüsteemis oli gaasirõhku kas liiga palju või liiga vähe.

HANSA‑FLEXi spetsialistid on alati valmis sind nõustama.

Süsteemi töörõhk ja akumulaatori gaasitäite rõhk peavad jääma tootja määratud vahemikku. Liigne rõhuerinevus või suured rõhuhäired võivad põhjustada membraani või põie kahjustusi.
Tino Zeuner
Tootejuht HANSA‑FLEXis

Surveakumulaatorite süsteemide kontrolli intervallid

Süsteemide kontrolli intervallid, mida pead jälgima, on määratletud Saksamaa tööstusohutuse seaduses (BetrSichV).

Klassifitseerimisel on määravaks parameetriks ohutusseadmete poolt tagatud lubatud töörõhk.

Tugevustestid

Sisemine kontroll

Väline visuaalkontroll

Naatriumi rõhu jälgimine

HANSA-FLEXi missiooniavalduse rühm

Korduv tugevustest tuleb teha vähemalt iga 10 aasta järel. Kontroll viiakse läbi vedeliku rõhutestina, mille rõhk on vähemalt 1,3 korda suurem lubatud töörõhust, kuid ei tohi ületada tootja poolt testis kasutatud rõhku.

HANSA-FLEXi missiooniavalduse rühm

Sisemised kontrollid tuleb teostada iga 5 aasta järel vastavalt BetrSichV-le.

Hüdrosilindri siseseina kontrollitakse pindmiste pragude suhtes ning kõiki teisi ohutusega seotud seadmeid uuritakse survevedeliku, magnetpulbri või ultrahelitestide abil.

HANSA-FLEXi missiooniavalduse rühm

Väline visuaalne kontroll tuleb teha korduvate kontrollide raames hiljemalt iga 2 aasta tagant.

Diafragma pinda kontrolli väliselt pragude ja kahjustuste suhtes ning vaata üle ka ohutuse seisukohalt olulised seadmed.

HANSA-FLEXi missiooniavalduse rühm

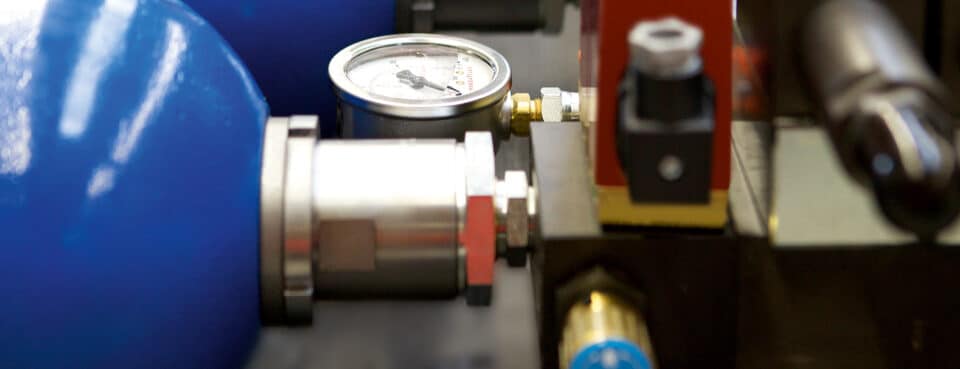

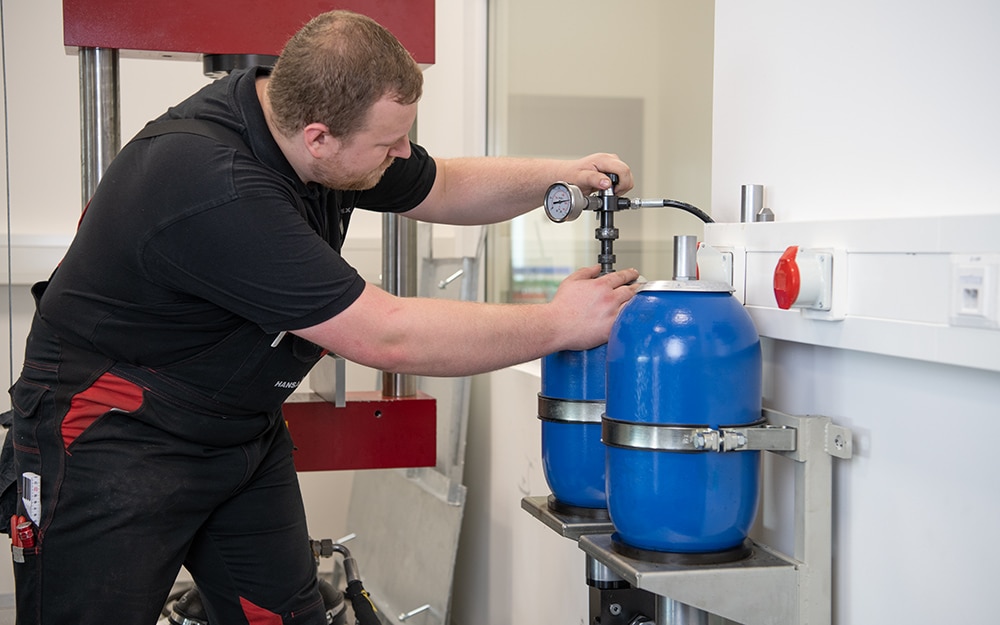

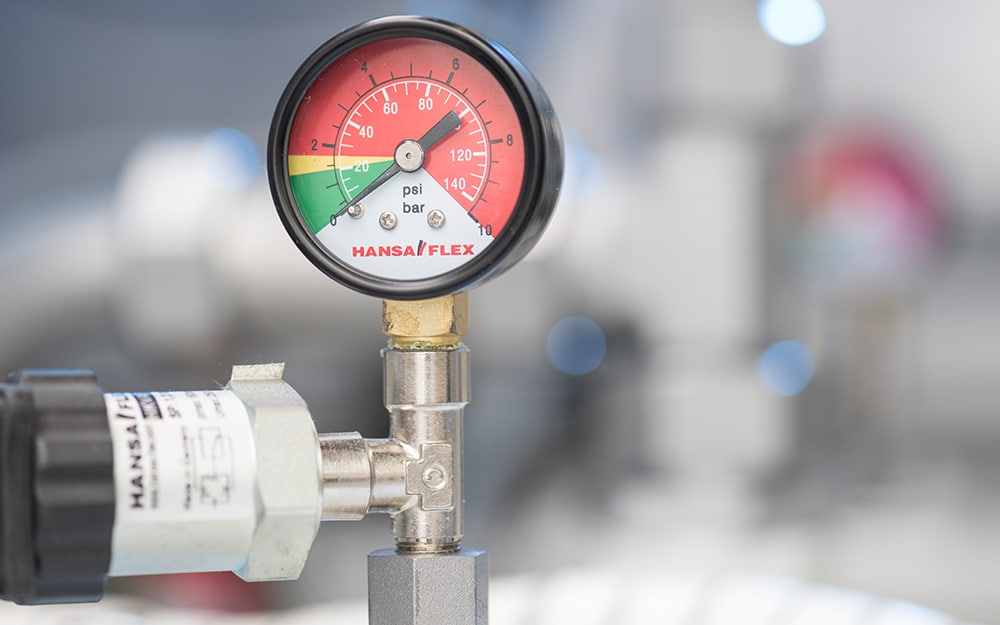

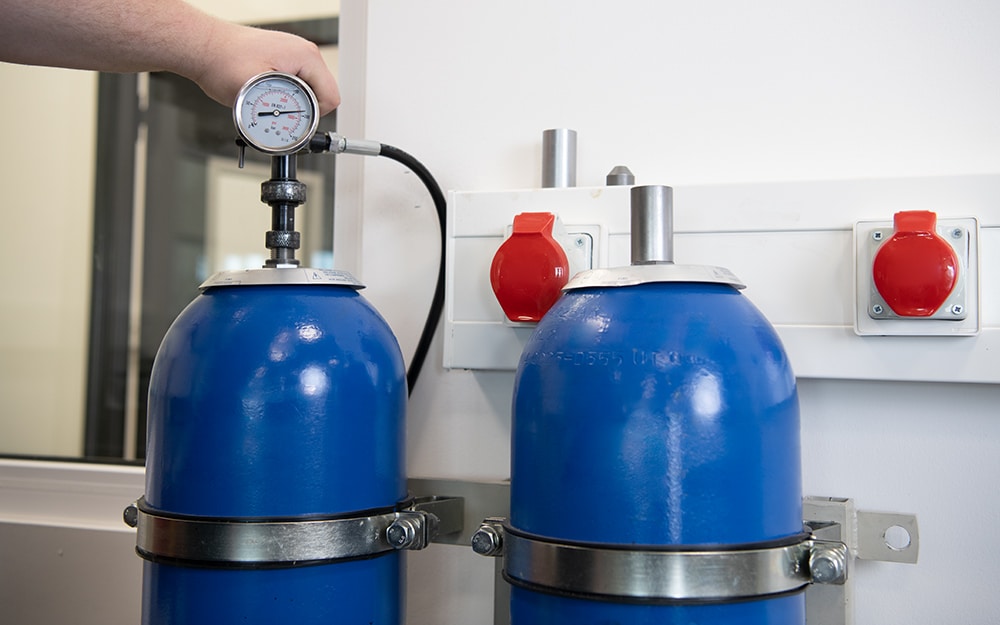

Naatriumi rõhku membraani poolel tuleks regulaarselt kontrollida, ideaalis iga kolme kuu järel.

Kontrolli peab teostama ametlikult volitatud isik ettevõttes või väline teenusepakkuja.

Surveakumulaatorite kontroll: protsess ja ulatus

Eelkontroll enne esmakordset kasutuselevõttu
Enne rõhuanuma kasutuselevõttu kontrollitakse lisaks tehnilisele funktsionaalsusele ka CE-märgistuse, kasutusjuhendi, vastava asutuse koodi ja vajaliku ohutusvarustuse olemasolu.

Rõhuanuma kategooriast sõltuvalt teostavad kontrolli erinevad asutused:
- Üle 10 l gaasimahtu: volitatud järelevalveasutus (ZÜS)
- Kuni 10 l gaasimahtu: pädev isik, kellel on TRBS 1203 nr 3.2 kohane pädevus rõhuga seotud ohtude jaoks
- Alla 1 l gaasimahtu: pädev isik vastavalt TRBS 1203 nr 2-le
Korduvad kontrollid
Korduvate kontrollide käigus tagame, et CE-märgistus ja kasutusjuhend on olemas ning seadmetel, millel on ohutusfunktsioon, on need endiselt alles, funktsionaalsed ja õigesti seadistatud. Samuti kontrollime, kas järgmise kontrollintervalli tingimused on endiselt täidetud.

Järgmised dokumendid tuleb kindlasti ette valmistada:
- Kasutusjuhend ja ohtude hindamine
- Kõik hüdrosalvesti tootja dokumendid
- Seadistamise kontrolli tööalased dokumendid

Akumulaatorite koolitused ja seminarid hüdraulikasüsteemide alal

Koostöös Rahvusvahelise Hüdraulika Akadeemiaga (IHA) korraldab HANSA-FLEX seminare paigaldajatele ja akumulaatorite hooldustöötajatele.Eksperdid jagavad sulle oma eriteadmisi surveakumulaatorite ohutust kasutamisest, õigest täitmisest ja remontimisest.

Kõik koolitused ja seminarid

Etteplaneerimata kontrollid teenindamise ja hoolduse käigus

Töörõhk
Akumulaatori vahetamine
Kasutuskoha muutmine
Remont
Varustuse hoiustamine

Punkt 1
Töörõhu reguleerimine
Töörõhu muutmine akumulaatoris mõjutab alati kogu süsteemi või masina ohutust.

Seetõttu tuleb enne kasutuselevõttu teha uus kontroll, kui tööpressi kohandatakse. Sõltuvalt akumulaatori kategooriast peab selle kontrolli teostama pädev isik või volitatud järelevalveasutus (ZÜS).
Punkt 1
Häälesta rõhuekspresside vahetamine sama tüüpi seadmete vahel.
Kui vahetad masinas või seadmes hüdrosilindri sama tüüpi rõhutaara vastu, ei ole vaja uut vastuvõttu volitatud järelevalveasutuse (ZÜS) või pädeva isiku poolt läbi viia.

Esimese korduva kontrolli tähtaeg hakkab kehtima uue hüdrosilindri kasutuselevõtust vastavalt juba kehtestatud kontrolli intervallidele.
Punkt 1
Uus paigalduskoht
Kui rõhuekspressori paigalduskoht muutub näiteks teise masina paigaldamisel, ei ole enne kasutuselevõttu kontrollimine vajalik ainult teatud tingimustel:

Kontroll enne kasutuselevõttu on varem mujal teostatud

Uut tööviisi ei ole

Ühendusolud ja varustus jäävad muutumatuks

Paigalduskoha suhtes erilised nõuded puuduvad
Punkt 1
Hooldustööd
Pärast remonttöid, nagu näiteks puhastamine, membraani või tihendi vahetus, peab hüdrosilindri korduskontrolli tegema vastava ala spetsialist. See nõue kehtib kõigi rõhuseadmete kohta, mille gaasimahtuvus on alates 1 l.
Punkt 1
Hüdroakumulaatorite hoiustamine
Hüdrosilindrite ladustamisel võivad tekkida kahjustused, näiteks korrosioon turvavarustusel või elastomeeride vananemisnähtused.

Seetõttu tuleks enne paigaldamist lasta kogu hüdrosilinder spetsialistil üle vaadata. Samuti on oluline teada, et ladustamisaja jooksul kontrolliperiood ei pikene.
